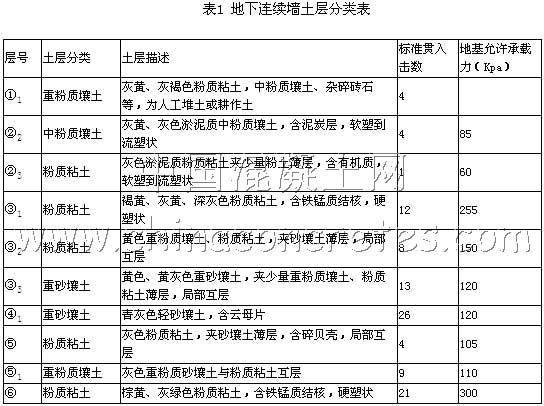

依據設計要求，砼地連墻需穿過①1、②2、②3、③1、③2、③3、④1、⑤等多層土層，并深入⑥層土深度⑥層土0.3～0.5m.⑥層土為硬塑狀粉質粘土，中低壓縮性，土質均勻，土層穩定，是相對隔水層和地連墻的墻底持力層。

　　2、射水法造墻技術原理及施工工藝

　　2.1 射水法造墻技術原理

　　射水法建造地下連續墻技術由福建省水電廳水利科學研究所于1982年開始研究，經過多年的研制和生產性試驗，在80年代中期生產出一代機、二代機、目前研制生產出三代機。研制生產的專利設備——射水法造墻機組（二代機組、三代機組）進行砼地下連續墻的施工在我國江河湖泊的堤防工程中得到了廣泛的應用。

　　該機組由在同一軌道上電動行走的造孔機、砼澆筑機、砼拌和機（三代機配備反循環砂礫泵抽碴）組成，設備總功率約150～180KW.其工作原理是利用水泵及成型器中的射水噴嘴形成高速水流來切割破壞土層結構，水土混合回流，泥砂溢出地面（正循環）或者用砂礫泵抽吸出槽孔（反循環），同時利用卷?yè)P(yáng)機帶動成型器上下往返運動進一步破壞土層并由成型器下沿刀具切割修整孔壁形成具有一定規格尺寸的槽孔；槽孔由一定濃度的泥漿固壁。溢出或抽吸出的與泥漿混合一起的土、砂、卵石等流入沉淀池，土、砂、卵石沉淀，泥漿水循環使用。槽孔成型后提起成型器，造孔機電動行走到隔一槽孔位置繼續造孔，砼澆筑機就位，采用導管法水下砼澆筑建成砼單槽板或鋼筋砼單槽板，并在施工中采用平接技術建成地下砼連續墻。墻體厚度按設計要求在220～450mm之間調節。
　　2.2 射水法造墻施工工藝流程

　　3、射水法造墻施工主要技術要點

　　射水法造墻技術上由造孔技術和水下砼澆筑技術兩部分組成，而導管法水下砼澆筑是成熟的一種施工工藝，因此，射水法造墻技術主要研究對象就是造孔。造孔的關鍵技術要素有四個——破土、固壁（保持孔壁穩定）、出碴和槽孔的連接；四個要素相互關聯，相互制約。

　　3.1 破土

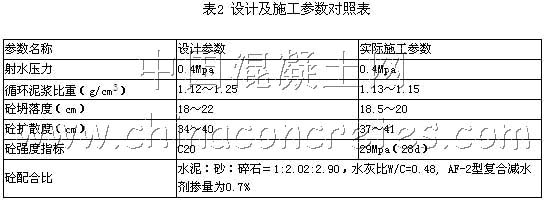

　　射水法，其名稱就是源自泥漿水射流破土（以三代機為例），三代機是由單排并列8個垂直向下的噴嘴作為射流破土結構。它的破土能力、破土范圍取決于射流水壓力、噴嘴幾何形狀以及對槽孔底部距離，可根據土體強度確定水壓力。設備所配水泵的壓力不小于0.4Mpa.

　　3.2 固壁

　　施工過程中的孔壁穩定是成孔的關鍵。首先是孔壁保護，破土后的絮流靠成型器箱形外殼導流，減小水流對孔壁的破壞，保護孔壁。水流流速對孔壁穩定有影響，流速應控制在小于0.2m/s.

　　泥漿固壁利用槽孔內泥漿水位高于地下水位及泥漿水比重大于地下水比重形成槽孔內對孔壁的壓力達到固壁作用，同時泥漿水向外滲流過程中在孔壁上形成泥漿網膜，增大松散地層的粘聚性，起到護壁作用。因此針對各種地層條件，在造孔過程中確定泥漿的性質和質量是至關重要的（根據地層條件用自成泥漿法固壁或提前制備優質泥漿固壁）。

　　3.3 出碴

　　第三代射水法造墻機組出碴是利用水泵及成型器中的射水噴嘴形成高速泥漿水流來切割破壞土層結構，水土混合回流，泥砂溢出地面（正循環）或用砂礫泵抽吸出孔槽（反循環），溢出或抽吸出的與泥漿混合一起的土、砂、卵石等流入沉淀池沉淀，泥漿水循環利用。

　　3.4 單、雙號槽孔的連接

　　連續防滲墻重在“連續”二字，造孔過程中是由單個槽孔經水下砼澆筑形成2m寬的砼單槽板，由多塊砼單槽板連接形成砼連續防滲墻，因此接縫的連接質量是該技術的主要關鍵點，也就是連續墻整體防滲效果的關鍵，單槽板本身結構不管是砼，塑性砼或其他材料均能達到某一抗?jié)B指標，接縫的質量才是關鍵，這也是其它任何一種連續墻施工工藝所共同存在的技術問題。射水法造墻技術采用的是平接技術——也就是在同一軸線端側面實現平面對接，射水法是在整體放樣后先施工1、3、5號單序孔，在單序孔的砼槽板初凝后（一般>24h）預先設定的尺寸，準確的位置建造雙序號槽孔。即在建造Ⅱ序槽孔時，利用成型器側向噴嘴射流，將已澆筑好的Ⅰ序槽板端壁泥皮沖刷清除干凈，然后澆筑Ⅱ序槽孔砼使之與Ⅰ序槽板形成連續的砼墻體，如此同時成型器的側向噴嘴的射流沖刷可以使得Ⅱ序槽孔砼對已澆Ⅰ序槽板端部形成裹頭，從而建成一道密閉完整的砼地下連續墻。

　　4、施工工藝改進及質量檢驗

　　4.1 施工工藝改進

　　根據射水法施工設備的技術特性，將地連墻（長240米）劃分為119個槽段，單槽長度在2.01m～2.04m之間調整。工程從2000年12月24日開始成槽施工試驗，到2001年3月12日施工結束。

　　先前機械設備采用第二代射水造墻機，由于土層的粘粒含量高，就是更換三代機機后依然需6～8h才穿過該層，出現了擴孔、塌孔等較多質量問題。在施工過程中，針對該地質條件，在成孔器的底部?jī)蓚?cè)加焊鐵抓，勾切土體；側向開孔口，使進入成孔器的土體及時從開孔中排出，利用反循環泵抽出；還采取了超前預鉆孔破壞地層、采用高壓柱塞泵設備（加工配套管路）射水先行破壞硬塑狀地層等多種方法進行了摸索試驗，得出了有益的施工經驗——改進施工機具，特別是對成型器進行的多次大膽改造，以及根據進尺快慢及時調整施工參數，最終取得了提高工效、降低成本并保證施工質量。同時，對在軟塑到流塑狀地層中如何保證擴孔率也摸索出了有效經驗。

　　施工槽孔孔壁穩定，槽段垂直度控制較好，孔斜率均小于0.4%；I、II期槽孔的接頭套接位置正確，有效墻厚一般大于24cm，且接頭端最小厚度達到了“大于22cm”的技術指標要求，墻段連接質量良好，形成了防滲整體，最終達到了設計要求的工程目的。

　　4.2 質量檢驗

　　對射水成墻的墻段，按工程師批復的檢測方案布置了超聲波檢測管（共布置6個槽段），平均每40m長度內布設一對聲測管，通過超聲波檢測曲線來分析墻體混凝土密實度等質量指標。對于成墻質量，還采用了開挖直觀檢查法來確定施工質量。

　　在射水法施工形成一部分墻體后，于2001年2月22日對093#～095# 3個槽段2道接縫、107#～110# 4個槽段3道接縫進行了開挖檢查，證明墻段接縫的施工質量良好，經測量監理對已開挖墻段的軸線位置、墻頂高程進行的校測，證明各項指標都滿足了設計要求。

　　對射水墻體，按檢測方案在6個槽段的砼中埋設有了超聲波檢測管，經上?？睖y(cè)設計院科研所進行了超聲波檢測，射水墻體之間搭接緊密，評價墻體混凝土密實度等質檢指標滿足設計要求。按工程師指定位置鉆取了水泥加固土芯樣，送指定試驗機構做強度指標檢驗，上述質量檢查結果均達到了設計要求。

　　在泵站基坑開挖的過程中，在地連墻的兩側設置兩組水位觀測管，以觀測地下防滲連續墻的防滲效果，在基坑開挖、軟基地基處理及建筑物施工階段，兩組的水位觀測管的水位差值5.0m附近變化，說明地下連續墻的防滲效果是相當好的，達到了截?cái)嗵趾铀c基坑地下水的目的。

　　5、施工中的注意事項

　　1）要保證射水法成墻的垂直度和接縫質量，對造孔機械設備的就位精度與水平調整必須嚴格復核控制。

　　2）應根據不同的地質條件，調整合適的水泵壓力以保證噴嘴出口壓力符合設計要求。

　　3）射水法造墻采用泥漿固壁法，槽孔孔壁的穩定是關鍵，因此，必須根據地層地質條件調整泥漿并嚴格保證槽孔內泥漿水位。

　　4）造槽過程中必須經常性檢查機架垂直度。

　　5）應針對不同的地層條件，對造槽起主要控制作用的成型器等部件進行探索改進，不能拘泥于設備原配裝的結構型式，從主、客觀方面作出努力，以便提高成槽進度、提高工效。

　　6）射水造墻一般劃分成雙序槽孔，采用跳槽法施工——先施工I序槽孔，24～72小時之內必須安排設備返回施工II序槽孔，保證墻體有序連接及接縫質量。

　　7）射水法造墻采用的是泥漿固壁法，隨著漿液濃度變大，需逐漸棄漿，因此施工所產生的廢漿量較大（一般約為成槽實方量的5倍），在正式施工前必須安排好廢漿排放處理——場地條件允許時可引至施工區域之外排放；工程環境不允許污染且場地條件受限時，必須準備排污罐車及時予以運棄。

　　6、結語

　　太浦河泵站砼地下連續墻采用射水法造墻，該墻有效截?cái)嗔颂趾铀畬?duì)泵站深基坑區域的側向滲流，保證了泵站工程的基礎處理、主體結構施工期未受太浦河側向滲流的影響，保證了施工期深基坑邊坡的穩定；觀測資料也證明，太浦河節制閘在施工期內未出現異常沉降變形，保證了太浦閘的安全，從而充分驗證了地下連續墻的防滲效果。

　　射水法成墻，成型的槽孔孔壁穩定，澆筑的砼（鋼筋砼）墻面平整，可按照設計要求構筑0.22～0.45m厚、深達30m，垂直偏差小于1/300的地下連續墻。墻體的接縫處理有獨到之處，能夠保證接縫的質量，整體防滲性能好。造墻的工效高，工程造價低，經濟效益顯著。

　　參考文獻：

　　[1] 楊南方，尹輝。建筑工程施工技術措施[M].北京：中國建筑工業出版社，2000

　　[2] 劉立新。射水法造墻施工工藝。江西南方隧道工程有限公司，2001年
