二十世紀七十年代以來，在歐美發達國家，采用模板保溫一體化的免拆模的現澆鋼筋混凝土承重墻建造多層住宅和其他民用建筑，應用效果很好，很受設計、施工和開發商的歡迎。本項目的研究基于上述國際發展趨勢和我國在住宅建筑中大力開展建筑節能，禁止使用燒結粘土磚，發展綠色建材，推進墻體革新的新形勢。結合我國相關規范和規程的要求，及現行的結構做法，總結多年的工程實踐，經過反復研究和論證，于1997年提出新體系方案，1998年申請了新體系發明和保溫砌模實用新型兩項專利。于2001年5月由北京市建筑設計標準化辦公室、北京億力建材有限責任公司、清華大學土木系等單位共同申請北京市建委科研項目立項。立項后，在原有研究成果基礎上，對該體系進行了全面的，大量的系統研究，包括：保溫砌模材料配方和成型研制、網格墻建筑設計和構造研究、網格墻抗震性能試驗分析及結構計算方法研究、施工技術和配套材料研究，以及試點工程的設計和施工。北京市建委和市規委組織專家于2003年9月對其研究成果進行鑒定。根據鑒定要求，組織力量研究保溫砌模機械化成型機實現規?；a(chǎn)。為了使科研成果轉化為生產力，滿足工程應用，編制了“保溫砌?，F(xiàn)澆混凝土網格剪力墻建筑技術規程”，經專家審查后，于2004年12月由北京市規委和市建委批準實施。保溫砌?，F(xiàn)澆網格剪力墻承重體系是集結構、保溫、隔熱、隔聲和防火于一體的新型建筑結構體系，適用于抗震和非抗震地區的多層和中高層住宅和其他民用建筑，其綜合技術有突破，有多項創新，達到國內外同類建筑體系的先進水平，符合我國節約土地、節約能源、節約用水和節約材料的“四節”可持續發展需要，適合在我國廣大地區應用，是國家科技部、建設部重點推廣的新型建筑體系。

　　1、體系構成和技術特點

　　1.1  新體系采用新型專利輕質混凝土保溫空心砌塊做砌模，砌模由聚苯顆?；炷粒ê喎QEPS混凝土）制成，砌模分外墻砌模、內墻砌模和梁柱模，保溫砌模具有優良的保溫隔熱性能和一定的力學性能。將砌模對孔錯縫砌筑，構成現澆墻體的模板，在模內形成豎向和水平的網格狀空腔，橫豎網格空腔中心距均為200㎜，外墻豎向空腔截面為130×150（150為厚度），內墻豎向空腔為130×120（120為厚度），上下兩層保溫砌模之間形成的水平空腔高80㎜。砌筑保溫砌模時，在每層砌模水平槽內配置水平鋼筋網片，砌到一層高度，在豎向腔孔內從上部插入豎向鋼筋網片，通過底層砌模預留的清掃口將豎向網片和結構預埋的鋼筋綁扎在一起，豎向鋼筋網片上端與圈梁鋼筋固定。沿墻模上部空腔灌注自密實混凝土，形成由豎肢（寬130㎜）和橫肢（高80㎜）組成的網格狀混凝土墻，稱之網格剪力墻。沿內外墻上部設置封閉式圈梁，樓板和屋蓋采用現澆或裝配整體式結構，在外墻與內墻、內墻與內墻交接處設置組合柱，或承重梁下設置加強柱，構成完整的現澆承重體系。

　　框架結構采用保溫砌模網格墻做外墻，由框架、網格墻、組合柱和普通實心剪力墻承受豎向和水平作用力，構成“框架—網格剪力墻結構”。為滿足建筑底部局部大空間需要，部分剪力墻不落地，通過轉換結構支承在底部框架上，可構成“部分框支剪力墻結構”。

　　充分發揮保溫砌?，F(xiàn)澆網格墻的保溫隔熱功能，外墻采用網格剪力墻，內墻可選用其他結構墻體，可構成新的組合體系。如內墻采用混凝土小型空心砌塊，可組成“外澆內砌”保溫承重體系，能夠避免砌塊外墻因溫度變化產生裂縫和滲漏，并能提高整體抗震性能。網格外墻與現澆實心內墻組成的“保溫全現澆剪力墻”，減少外墻溫度應力，防止裂縫產生，伸縮縫間距加大，實現墻體保溫與結構一體化使用年限同步。

　　1.2  網格墻是新體系的核心技術，具有突出的性能特點

　　大量試驗研究表明，網格墻在豎向荷載和往復水平力作用下，其破壞形態不同與普通實心剪力墻，力學性能有質的改變。普通剪力墻矮墻為剪切破壞，高墻一般為縱向鋼筋屈服混凝土壓碎的彎曲破壞。而網格墻矮墻和高墻的破壞都是在洞口橫肢端部出現豎向裂縫，隨著水平力和變形加大，裂縫由下部橫肢向上部橫肢發展，裂縫多而分散，最終為橫肢斜截面剪切破壞；墻端邊緣豎肢混凝土受壓破壞，而其他豎肢較少破壞（圖2、圖3）。網格墻形成的強豎肢弱橫肢，屬延性結構，具有多點屈服，耗能能力大，墻體整體性能強，避免脆性破壞，具有延性好、變形能力強和承載力大的特點。

[Page]

　　網格墻孔洞率為21%，外墻折合厚度為120㎜，內墻折合厚度為100㎜，結構截面小，減輕自重，用鋼量少，節約原材料。

　　通過試驗、分析和計算，及一定的工程實踐編制的《保溫砌?，F(xiàn)澆鋼筋混凝土網格剪力墻建筑技術規程》，網格墻建筑的抗震設防為丙類，其最大適用高度和層數遠遠超過國內外同類建筑體系。

表1   網格墻房屋適用的最大高度和層數限值

　　1.3  保溫砌模是完成網格墻結構的核心手段

　　保溫砌模由EPS混凝土制成具有優良的物理性能和突出功能。網格剪力墻現澆墻體模板是由保溫砌模砌筑而成，模內空腔為網格狀，澆筑自密實混凝土形成網格墻，保溫砌模起著模板和模具雙重作用，選用機械化生產的，規格尺寸準確的砌模，是保證網格墻結構截面的先決條件，也可減少墻體表面處理降低人工材料費。用保溫砌模砌筑成現澆墻體模板系國內外首次使用，采用膠漿小灰縫砌筑模板整體穩定強，施工操作簡便，不需要任何支撐，就能滿足連續澆筑混凝土，做到不跑冒、不漏漿。保溫砌模保溫、保水，網格墻澆筑后不需要澆水養護，在冬季也不用保溫，模內養護利于混凝土質量。保溫砌模阻斷模內混凝土與大氣接觸，空氣中的二氧化碳不能進入混凝土毛細孔，與水結合生成碳酸鈣，避免碳化，防止鋼筋銹蝕。模內混凝土受外界氣候影響很小，溫度變化不大，減小混凝土熱應力和變形裂縫，并可加大伸縮縫設置間距。保溫砌模與混凝土粘接牢靠形成一體，使用壽命和結構同步，內在和表面強度優于聚苯板外保溫，可直接粘貼面磚和裝飾線條安全可靠。保溫砌模生產充分利用工業廢料粉煤灰和廢棄的聚苯垃圾，資源再利用，減少環境污染，又降低生產成本免繳所得稅，可堪稱是一種新型綠色建材。

　　2、保溫砌模規格及性能

　　2.1  砌模是組成現澆墻體模板的基本部件，外形尺寸和混凝土小型空心砌塊基本相同，砌模規格尺寸遵循2M制，和網格墻的結構網格相一致，砌模砌筑墻體嚴禁使用非2M尺寸模塊，避免造成網格墻的豎肢錯位減少截面，嚴重影響結構受力，造成安全隱患。砌模分內墻和外墻兩類砌模，內、外墻砌模的主規格長度為4M（395㎜），高為2M（195㎜），內墻砌模厚度為2M（200㎜），外墻砌模依據不同地區的保溫、隔熱需要確定厚度。砌模上口有水平通槽，槽深75㎜，槽底有兩個豎孔，孔距200㎜，孔的寬度和槽寬相同，內墻砌模槽寬120㎜，外墻砌模槽寬150㎜。內墻砌模空心率47.4%，外墻砌?？招穆?0～47%。砌模除主規格，在門窗洞口及組合柱端頭上下層錯縫需要配有1/2、1/4和3/4輔助砌模，輔助砌模可利用主規格砌模鋸成。

表2  內、外墻砌模規格

注：310型適用北京地區5層及5層以上節能65%的住宅外墻；320型為復合砌模，適用北京地區4層及4層以下節能65%的低層住宅外墻。

[Page]

　　2.2  聚苯顆?；炷粒‥PS混凝土）砌模，主要由水泥、粉煤灰和聚苯顆粒組成，并摻有聚合物外加劑。EPS混凝土砌模具有優良的技術性能，能滿足現澆墻體模板受力和外墻保溫、隔熱需要；砌模有一定強度、不脆，搬運時破損率很低；與現澆混凝土結合牢固，結構試驗證明，對網格墻承力和抗震有一定的輔助作用。

表3   外墻砌模的主要物理性能

注：內墻砌模的密度較高，其他性能指標基本相近

　　2.3  系列厚度的保溫砌模網格外墻，能滿足不同地區的保溫和隔熱要求。250型保溫砌模網格外墻基本滿足寒冷地區節能50%保溫要求，其隔熱性能優于240㎜厚粘土實心磚，適合夏熱冬冷地區采用。內墻砌模干密度400㎏/m³,墻體傳熱系數K=1.2（w/㎡·k），滿足寒冷和嚴寒地區住宅分戶采暖的戶間墻保溫要求。

表4  保溫砌?，F(xiàn)澆網格墻的技術性能

　　3、結構試驗與性能研究

　　模板保溫一體化的保溫砌?，F(xiàn)澆承重體系方案向建筑界專家提出后，受到廣泛重視和很高評價，并給預有力支持。結構性能試驗研究由清華大學土木系承擔，錢稼茹教授領導，老一輩結構大師胡慶昌總工全力參預。

[Page]

　　第一批試驗在2001年進行，共8片試件，墻高1100㎜，高寬比1.0左右。5片為網格墻，2片為網格墻中間設200×200㎜組合柱，一片網格墻在兩端設組合柱，為了觀測方便全部試件不帶砌模，豎向和水平配筋率為0.24～0.33%。均為豎向荷載和水平力往復作用的低周加載試驗。

　　第二批試驗在2002年進行，試件共13片。墻高2200㎜，網格墻高寬比3.06，共5片；2片為網格墻中間設200×200㎜組合柱，2片網格墻在兩端設組合柱，豎向和水平配筋率與第一批相同。共9片網格墻和1片實心墻，均為低周反復加載試驗。另有3片為軸壓試驗和一片帶砌模的網格墻做低周反復加載對比試驗。

　　　根據工程計算，按6000×6000㎜開間9層住宅的底層墻肢計算，其軸壓比為0.15左右，試驗取值0.17～0.22，網格墻試件立方體強度fcu＞30MPa，網格墻的豎向和水平網筋為2φ6，間距200㎜，組合柱4φ10，鋼材為HPB235。

　　加載程序：軸壓試驗直接施加豎向荷載于試件，直至破壞喪失承載力。低周反復加載試驗，分兩個階段采用不同控制，彈性階段采用荷載控制，進入塑性后采用頂點位移控制，每級位移值反復兩次，直至試件承載能力下降到最大承載力的85%以下或者試件喪失承載力。

　　3.1  軸力作用下有足夠的抗壓強度，平面外穩定性好。

　　網格墻試件軸向試驗共3片，其中一片帶砌模，試件高2200㎜，寬720㎜，高寬比為3.06，混凝土網格墻厚120㎜，帶砌模厚200㎜，試件實測混凝土立方體強度為37.1MPa。試驗結果：墻體由于豎向裂縫而破壞，破壞時沒有出現平面外失穩。破壞時，3個試件的軸向壓縮變形分別為1/241、1/256、1/532；試件高度中點的平面外位移為0.85㎜、2.19㎜和1.94㎜；去掉洞口后截面的平均壓應力為34.0MPa、27.4MPa和19.1MPa。9層住宅開間6000㎜，在重力荷載代表值作用下，墻底去掉洞口后截面平均壓應力為8.2MPa，大大小于破壞時軸壓力試驗值。

　　3.2  有足夠大的彈性剛度

　　網格墻的開洞面積為墻面積的21%，墻體的整體參數a大于10，屬小開口整體墻，具有比較大的彈性剛度。經計算分析，網格墻的剛度可以等效為2/3厚的實體墻的剛度，以一幢8度設防的12層砌?，F(xiàn)澆網格墻結構住宅進行驗算，其彈性層間位移角滿足《建筑抗震設計規范》規定的1/1000限值。網格墻現澆復合的保溫砌模，對網格墻的彈性剛度也有所提高。

[Page]

　　3.3  具有足夠承載力

　　對一幢12層砌?，F(xiàn)澆網格墻結構住宅（8度設防、Ⅱ類場地）做抗震驗算，其結果表明，網格墻的受剪承載力和受彎承載力均滿足抗震要求。從結構布置和構造措施，所設置的組合柱也提高網格墻承重體系的承載力。

　　3.4  耗能構件分散，變形能力大

　　剪跨比不大于1.0的網格墻破壞過程分三個階段：①端墻肢底截面受拉出現水平裂縫；幾乎所有網格墻橫肢兩端出現豎向裂縫。②大部分橫肢出現交叉斜裂縫，隨著荷載加大，裂縫加寬最終將橫肢分成上下兩個三棱體；兩端墻肢邊緣混凝土出現豎向裂縫。③最終，橫肢剪切破壞，端墻肢混凝土受壓破壞。

　　剪跨比為1.96～3.06的中、高網格墻破壞過程：①端墻肢底截面受拉出現水平裂縫；網格墻橫肢兩端出現豎向裂縫，由試件的中、下部向上發展。②試件下部若干橫肢出現交叉斜裂縫，端墻肢底截面的水平受拉裂縫向中部延伸并貫通③兩端墻肢底部邊緣混凝土出現受壓豎向裂縫，橫肢裂縫加寬。最終，網格墻中、下部橫肢剪切破壞（軸壓比較高的一個試件未出現橫肢斜裂縫），端部墻肢受拉開裂，受壓混凝土壓壞。

　　剪跨比不大于1.0的網格墻與中、高網格墻的耗能和變形特點基本相同，耗能和塑性變形分散在橫肢和兩端豎肢。由于橫肢教量多，每根橫肢的耗能和變形相對變小，橫肢和端豎肢的破壞是逐步發展的，因此不會出現脆性破壞。

　　試驗表明：小剪跨比網格墻的極限位移角大于1/120，中、高網格墻的極限位移角大于1/100，延性系數均不小于3.0。設置組合柱可提高網格的承載力，但對變形影響不大。

　　由于網格墻以橫肢剪切變形為主要耗能方式之一，橫肢不能配置箍筋，滯回曲線呈捏攏形，耗能能力與實心混凝土墻相當，但網格墻的變形能力卻比較大。

　　帶砌模的網格墻試件和無模網格墻試件的試驗結果有所不同，砌模能提高網格墻的剛度和極限變形能力，彈性剛度與實心墻接近，頂點位移接近1/50時承載力沒有出現明顯不降。破壞形態：墻端縱筋受拉屈服，墻底水平裂縫發展，墻底邊緣混凝土壓壞，剔掉砌模后的試件橫肢沒有裂縫。對砌模作用，設計時不考慮，做為安全儲備，可起到結構抗震多道設防的補充。

　　4、體系設計與構造措施

　　保溫砌?，F(xiàn)澆網格墻承重建筑是一種新型建筑結構體系，在現行設計中沒有這種類型?！侗仄瞿，F(xiàn)澆鋼筋混凝土網格剪力墻建筑技術規程》是通過大量試驗、研究、分析、計算和一定的工程實踐而編寫的，為專家一致肯定，內容全面符合工程應用實際，是進行網格墻建筑設計、結構計算和施工的充分可靠依據，尚應遵守國家現行有關強制性標準的規定。

　　4.1  網格墻建筑的網格墻應在結構的兩個主軸方向雙方布置，兩個方向的網格墻宜相連，連接應通過組合柱。網格墻可貫通房屋全高，也可下部為普通實心混凝土剪力墻，上部為網格墻。網格剪力墻結構宜優先采用橫墻承重或縱橫墻共同承重的受力體系，縱橫墻的布置宜均勻?qū)ΨQ。網格剪力墻結構和部分框支網格剪力墻結構的開間不宜超過6600㎜，層高不宜超過3400㎜。網格墻間距：非抗震設計6度及7度設防時不宜大于18m，8度設計不宜大于15m。網格墻開設門、窗洞口時，上下層洞口宜對齊；如上下層網格墻不對齊，應用鋼筋混凝土梁過渡，并應滿足上下豎肢內鋼筋在梁內的錨固長度規定。由于防水要求，地下室的外墻不采用網格墻，網格墻應用于室外地面以上。

　　4.2  網格墻建筑的開間和進深宜采用2M擴大結構網格，豎向模數網格宜采1M。內墻組合柱和圈梁寬度為200㎜，其平面軸線以組合柱和圈梁的寬度中心定位；為了梁、組合柱和網格墻配筋不打架，外墻組合柱和圈梁宜采用220㎜。當開間進深的擴大結網格不是2M時，可利用調整組合柱長度滿足尺寸變化，但在組合柱之間的網格墻必須是2M網格排列。內、外圈梁以下的網格墻高度應為砌模高度的整倍數（2400、2600、2800……）。層高定位當采用現澆樓蓋時以樓板表面定位，采用裝配整體式樓蓋時以整體現澆層上表面定位，利于樓地面建筑面層和屋面防水保溫厚度設計自由選擇

　　4.3   砌模分內墻砌模和外墻砌模兩類，以2M為基本模數，內墻砌模為通用規格，不分地區和建筑用途只有一種規格，長395㎜、高195㎜、厚200㎜；外墻砌模地域性強，長395㎜、高195㎜，厚度需根據不同地區的保溫隔熱要求確定；外墻柱、梁保溫用的模塊厚度，隨外墻砌模的厚度調整。砌模按對孔錯縫砌筑，在墻體兩端需用195㎜長的1/2塊砌模補砌。在工程設計中，經常有非2M尺寸寬度洞口，其構造和施工方法特點如下：整道墻嚴格安2M尺寸排塊，按2M設定洞位置，僅在洞口一邊向口內增加1/4砌模，變2M洞口為1M尺寸，并用3/4模上下錯縫，砌到洞頂后，其上層墻體仍按2M尺寸排塊，確保墻體孔洞對齊。洞口高度不是2M尺寸，可現澆100㎜或50㎜厚過梁，變洞口高為1900、1950、2100㎜，或在洞口上砌150㎜高砌模，變凈高為2050、2250㎜。分?jǐn)?shù)模1/2塊、3/4塊和1/4塊可由工廠提供。

[Page]

　　4.4   在網格墻內外轉角、丁字墻連接處和一字墻兩端設置組合柱。組合柱可避免墻體直角錯縫咬砌，簡化連接構造，調整墻體模數，實現砌模規格少，通用性最有效方法。組合柱不僅是構造需要，又是網格墻結構的重要受力部件，在加強部位可用做邊緣構件。組合柱一般為200×200㎜，也可用200×300㎜柱調整網格模數；在房屋四大角和底層加強部位為L形，T形和十字形組合柱，在非直角外墻可用扇形柱調整角度；內墻組合柱寬200㎜，外墻組合柱寬220㎜。組合柱配筋：非抗震設計主筋不小于φ10，抗震設計主筋不小于φ10，底部加強部位主筋不小于φ12，箍筋均φ6～200；9度設防主筋不小于φ14，箍筋φ8～200。

　　網格墻建筑的樓梯間，應根據2M結構網格，計算梯板長度和休息板梁間距離，按2M網格布置休息板梁和對應的網格墻內承重柱。樓梯施工進度晚于樓層，應在網格墻內承重柱內預埋梁筋；網格墻沿半跑休息板應砌筑帶有清掃口的砌模，網格墻現澆前在清掃口內預埋休息板連接鋼筋。

　　電梯井壁厚度不小于160㎜，井筒四角宜設與砌模墻連接200×200㎜角柱，井筒內不見柱，外抹40㎜厚保溫砂漿，提高井壁的保溫和隔聲。

　　4.5  網格墻不宜過長，過長時宜開洞分段，墻段的高寬比不宜小于2，洞內用加氣混凝土塊封堵，加氣塊應和砌模同時砌筑；較長網格墻中組合柱間距不宜大于6m。外墻網格墻的最小長度應不小于800mm，且不應少于4個豎肢，外墻盡端至洞口邊長度不應小于1000㎜，且不應少于5個豎肢。內墻網格墻長度不大于800㎜時，應不按受力構件考慮，內墻網格墻不宜連續有兩段長度不大于800㎜的網格墻；門、窗洞口用1/4砌模砌邊時，其長度不計入網格墻結構計算長度。網格墻開洞，應避免3個洞口集中在同一個交叉墻，如平面功能需要，應在交叉點設置鋼筋混凝土矩形柱或十字柱。

　　4.6   網格剪力墻結構和部分框支網格墻結構應在每一層樓板（蓋）處設置封閉圈梁，各層圈梁宜在同一標高，不在同一標高時可在組合柱處搭接，內墻圈梁截面不宜小于200×200㎜，縱筋4φ2，箍筋φ6～200；外墻圈梁可與門、窗洞口過梁結合，梁寬220㎜，梁高300～400㎜。內墻網格墻門、窗洞口小于2m時，洞口兩側豎肢內的豎向鋼筋網片主筋應當加強，非抗震設計不小于2φ8，抗震設計不小于2φ10，底部加強部位不小于2φ12；內墻洞口寬度不小于2m時，洞口兩側應設200×200㎜組合柱，非抗震設計主筋配4φ10，抗震設計不小于4φ12，箍筋均為φ6～200。網格墻洞口寬度小于2m時，可采用洞口上網格墻豎肢和橫肢與圈梁結合，在洞口上第一層橫肢內配置2φ12水平鋼筋，豎肢內的鋼筋網片應錨固在圈梁內；外墻網架墻門、窗洞口宜采用鋼筋混凝土梁，可與圈梁結合。網格墻和組合柱采用自密實混凝土灌注，混凝土強度不宜低C25，也不宜高于C40，樓蓋、圈梁及普通剪力墻的混凝土強度不宜低于C25。

　　4.7  網格墻是結構體系主要受力構件，墻肢的鋼筋配置根據受力和構造確定。每個豎肢和橫肢分別配一個連續鋼筋網片，網片由兩根主筋和橫筋點焊而成。雙鋼筋網片比綁扎鋼筋尺寸準確，剛度好受力合理，減少現場人工綁扎，是一種工業化方法。網格墻豎肢配筋，除門、窗洞口豎肢外，非抗震設計主筋為φ6～φ8；6、7、8度抗震設計主筋φ6～φ8，底部加強部位為φ10；9度設防主筋為φ8～φ10，底部加強部φ12。網格墻橫肢配筋，非抗震設計主筋為φ6～φ8；6、7、8度抗震設計主筋φ6～φ8，底部加強部位為φ10；9度設防主筋為φ8～φ10，底部加強部φ12。鋼筋網片橫筋不宜小于φ6，豎向鋼筋網片的橫筋間距不大于300㎜，水平鋼筋網片的橫筋間距不大于400㎜；地面和樓面以上豎肢內鋼筋網片搭接范圍內，橫筋數量不少于2根。豎向鋼筋網片為一層一片，長度等于樓層高加搭接長度，每個豎向網片搭接位置都相同，齊頭搭接長度為48d；水平鋼筋網片配筋以長網片為主，盡量減少搭接，搭接長度為30d。

　　4.8  網格墻承重結構在風荷載和多遇地震作用下，按彈性方法計算位移和內力，通過對不同剪跨比的網格墻用有限元，按小開口整體墻計算頂點位移，結果表明，網格墻與2/3厚的實體墻的頂點位移接近，網格墻可以等效為2/3厚度的實體墻（組合柱截面不變）進行結構抗側力分析。網格剪力墻截面的許可最大剪力、正截面承載力、斜截面承載力應符合《網格剪力墻建筑技術規程》和現行《混凝土結構設計規范》規定；連梁取圈梁和過梁的截面高度，其厚度可取網格墻的厚度，也可取實際尺寸，計算截面的最大剪力、正截面和斜截面的承載力應符合《混凝土結構設計規范》；網格墻在重力荷載代表值作用下，軸壓比限制按《網格剪力墻建筑技術規程》。

[Page]

　　5、試點工程設計

　　試點工程為榆樹莊倉儲公司辦公樓，建筑面積4158㎡，首層和頂層高度為3800㎜，二層和三層高度為3400㎜，局部設有山花屋頂，共計四層半，在頂層設有大空間的多功能廳。平面為對稱的工字形，建筑造型采用西洋古典風格，正中為全高柱式空廊，兩翼頂層設有懸挑柱廊，外形莊嚴美觀。結構原設計為現澆鋼筋混凝土框架。由北京騰遠設計事務所（甲級）設計。

　　在北京節能墻革辦公室協調下，倉儲公司同意將辦公樓做為試點。騰遠結構總工王墨耕為知名的高層配筋砌塊專家，對新型結構有研究，騰遠設計所的設計同志參觀清華大學土木系做的結構試驗，認為網格墻結構使墻體剛度降低，在地震作用下主要是網格墻橫肢破壞，具有較大的變形能力，同意將原框架結構改為保溫砌?，F(xiàn)澆網格剪力墻承重結構。在結構上采用大空間雙向厚板，增加樓板剛度，有效傳遞水平地震作用。大空間多功能廳兩側墻需提高剛度，改為300㎜厚砌?，F(xiàn)澆墻，模網墻構造厚度200㎜。在內外墻交接處，內外墻轉角和梁下設組合柱，在長墻中間每3400㎜加一個組合柱。結構計算采用SATWE軟件，參照結構試驗，網格墻等效為2/3實墻厚，經反復計算比較，將人為地震作用調整為規范值代入，效果很理想，墻體抗震滿足規范要求。騰遠工程師緊密配合項目研究，并提出改進意見，在施工中減掉長墻中間組合柱，僅在原組合柱位置的豎肢配筋φ6改為φ10，減少組合柱模板，降低成本加快施工。設計人員參加項目研究，使科研更加貼近實際，為新體系的結構設計編制應用規程提供十分有益經驗，加快科研轉化，利于今后推廣應用。

　　6、施工技術與措施

　　試點工程由北京輕體房屋建筑安裝工程公司負責，并全力配合新體系的施工技術研究。保溫砌?，F(xiàn)澆網格墻承重體系是一種新型建造方法，施工技術無可借鑒，試點工程樓層高，外形復雜，又臨近冬季，工期緊困難多。為此，由施工、設計和項目研究組成改關組，召開專項技術會議，聽取各方面專家意見，制定相應的施工操作和技術措施。在施工過程中，根據實際問題，不斷改進和完善施工工藝，加強相應技術措施，終于取得了主體結構順利完工。

　　6.1  保溫砌模砌筑墻體模板施工，是實現現澆網格墻首要條件。保溫砌模為新產品，嚴格控制產品質量全面完成墻體模板施工，滿足混凝土澆筑安全和建筑節能要求的物質保證。砌模用做現澆模板，必須有一定強度，承受澆筑混凝土?xí)r側壓力和瞬時沖擊，防止崩模漏漿，準確的砌筑是確保網格墻的豎肢幾何尺寸，上下層砌模豎孔貫通一致，滿足結構受力需要。為了提高砌模墻的砌筑質量，一改傳統施工方法，首創小灰縫膠漿砌筑工藝。膠漿是在水泥砂漿中摻加聚合物，提高粘接性能和早期強度，和一定抗?jié)B和抗凍融功能。5㎜砌筑灰縫省料又減少墻體傳熱。實踐證明，小灰縫膠漿砌筑工藝屬傳統施工方法，操作簡單可行，質量可靠節約材料。嚴格按照砌模對位鋪裝水平鋼筋網片和搭接長度，可以做到豎孔插入鋼筋網片準確到位。隨砌隨鋪鋼筋網片，減少鋼筋綁扎，減少專業工種。

　　6.2  砌模砌筑模板的空腔狹小，橫豎孔成網格狀，砌模表面摩擦阻力大于普通鋼模，并配有鋼筋，十分不利于混凝土的流動，難以控制澆筑質量。試點工程開工前，多次用摻有高效減水劑的流動混凝土進行試驗，并用小直徑插入或震搗棒輔震，其澆筑質量能夠保證，也沒有出現砌模崩裂漏漿。為了保證試點工程必須一次試驗成功，改為免震自密實混凝土。自密實混凝土具有適當粘度、高流動、不離析，在重力作用下流滿整個模板空間自行密實，適合砌筑模板現澆使用。由北京豐臺榆樹莊構件廠專家具體指導，經反復試配和澆筑試驗，混凝土強度為C30，塌落度250以上，擴展度650。試點工程表明，澆筑的混凝土在墻模內流動性好，不離析、不泌水。砌模澆筑量少，不能使用商品混凝土；需要在現場配制。澆筑前，根據墻模尺寸改造了澆筑設備料口，澆筑時嚴格控制放料速度，采取分層澆筑，澆筑高度不超1400㎜，減少對墻模的沖擊壓力，避免了墻模走形、跑冒和漏漿，在墻模上預留檢查孔，控制澆筑高度，在澆筑后作為混凝土工程驗收直觀檢查之用。在施工中所采取的專項技術和施工措施，有效地保證了工程質量和施工進度。

　　6.3  砌模和網格墻復合澆筑，砌模與混凝土粘接牢固，相互咬接整體強度好，聚苯顆?；炷疗瞿?qiáng)度優于一般粘貼的聚苯板面層，是可靠的裝飾基層。聚苯顆?；炷粱鶎由献鲲椕婧茈y保水，易出現墻面微細裂縫，和門窗洞口四角斜裂縫。內墻抹灰宜采用8mm厚飾面石膏，在門窗洞口用聚合物砂漿粘貼玻纖網格布做護角，洞口四角斜貼網格布。外檐采用涂料飾面時，其基層一定要用玻纖網格布增強的抗裂砂漿抹面；砌模可直接粘貼面磚，需先刷一道界面劑，應在洞口四邊用玻纖網格布增強聚合物砂漿做包邊，用粘接劑貼面磚。建設主管部門已經制定了各種保溫飾面的技術規程，實踐證明，嚴格按照材料標準及做法去施工，是不會出現飾面空鼓和裂縫，工程質量一定有保證。

　　6.4  合理組織施工，周密按排工序，是砌?，F(xiàn)澆網格墻承重體系的重要研究課題。網格墻建筑工程宜根據平面分成幾個流水作業段，每個流水段按砌模砌筑、支樓層模板、鋪設梁板鋼筋，先澆注網格墻混凝土、后澆梁板的施工順序。每個流水段按序作業，避免工序不銜接，克服窩工、等工。試點工程表明：保溫砌模現澆網格墻體系的施工，采取大流水立體作業方法，是保證工程質量、加快工期、降低成本的最有效方法。

　　7、綜合技術經濟比較

[Page]

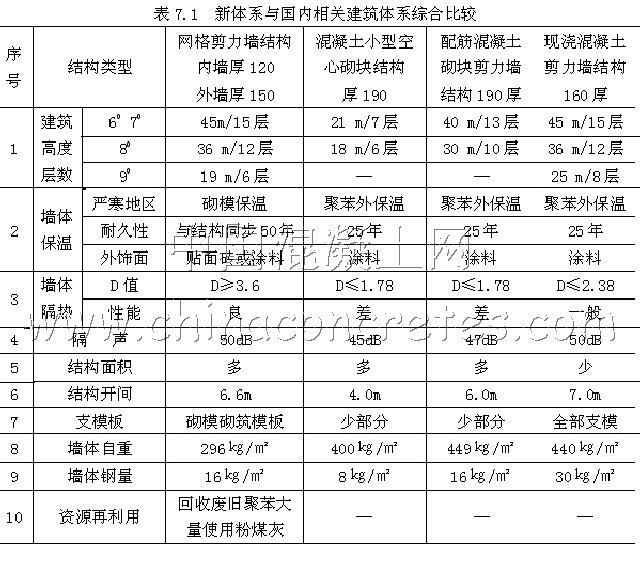

　　7.1  “保溫砌模現澆網格剪力墻建筑”是一種新型建筑體系，集結構、保溫、隔熱、隔聲和防火于一體，其綜合性能優于混凝土小型空心砌塊墻和普通混凝土承重墻建筑。砌?，F(xiàn)澆網格剪力墻結構厚度小，并有21%的孔洞，內外墻（含組合柱和圈梁）平均厚度僅為120㎜，比同等功能的砌塊墻、現澆承重墻厚度減小，結構自重降低較多。網格墻結構科學合理，充分發揮材料作用，雙筋網片優于單排鋼筋，結構用鋼量有很大降低。保溫砌模代替外墻保溫，節省模板又減少支拆，冬季施工不需要保溫措施。通過工程換算，砌?，F(xiàn)澆網格剪力墻（含內墻和保溫外墻）僅墻體部分的綜合造價比九層配筋小型空心砌塊剪力墻降低11%，比九層現澆混凝土剪力墻降低23%以上，折合每平方公尺建筑面積折算降低3.4%。保溫砌模選用的輕骨料為回收廢舊聚苯乙烯泡沫塑料制成，每平方公尺砌?，F(xiàn)澆網格剪力墻建筑需要0.1m³，50萬㎡建筑就需5萬m³，能夠大量消納處理白色垃圾，變廢為寶，減少污染。砌模制成摻加30%以上粉煤灰，利用工業廢料免收產品所得稅，降低了產品成本。

　　7.2   保溫砌?，F(xiàn)澆網格剪力墻建筑體系是總結國外的模板保溫、免拆模板現澆承重墻和混凝土小型空心砌塊承重墻兩種體系的成功經驗，取其科學合理核心，與我國現行建筑結構做法相結合，形成具有我國特色的創新體系，其綜合性能優于國外同類體系，并有多點發明和創新。

　　采取砌模砌筑模板，現澆形成的網格剪力墻結構，比現澆實體墻在力學性能上有質的改變，形成的網格墻強豎肢弱橫肢為高次超靜定結構，延性好變形大。由組合柱和圈梁組成網格墻框架，整體性能強，并構成第二道抗震設防，提高了抗罕遇地震能力，在8⁰設防區能36m高12層。國外免拆?，F(xiàn)澆多為實體墻，建造高度以多層和低層為主。

　　砌模由聚苯顆?；炷林瞥桑w積密度350㎏/m³，燃燒性能屬A級，在1000度高溫中不燃燒，不蔓延，表面聚苯顆粒熔融后，形成水泥泡沫仍有隔火作用。國外免拆模做法主要采用聚苯板做模板，表面用玻纖水泥砂漿飾面，燃燒性能為B1級，遠不如砌模耐火性能。

　　加拿大的納士塔體系墻模由聚苯顆?；炷林瞥?，基本構件為設有垂直和水平孔的條模，條模長等于樓高，用條板再拼裝成墻板，吊裝上墻后沿橫豎孔配筋，墻板橫豎孔組成的結構網格距為380㎜，承受垂直荷載的豎孔面積只有132㎡，內外墻肢連接弱，只能建造6層以下建筑。砌?，F(xiàn)澆剪力墻結構網格為200㎜，網格墻豎肢為156㎡，內外墻連接設組合柱，小塊砌模砌筑簡單，隨砌隨配雙筋，抗震性能好，能建12層樓，施工速度快，建筑成本低，都優于納士塔體系。

[Page]

　　7.3  保溫砌模現澆網格剪力墻建筑體系，建筑層數為12～15層，適合當前小高層住宅發展需要。小高層居住區比多層住宅區容積率高，在相同條件居住區可節約土地3～5㎡/人，并擁有更大的綠地率。高層住宅為解決通風、采光和多戶共用垂直交通（如一梯八戶），建筑平面和體型復雜，體型系數增大。研究資料表明，體型系數每增大0.01時，耗熱量指標則增加2.5%，根據節能規程要求，體型系數大于0.3時，外墻的傳熱系數限制大大提高。網格剪力墻小高層住宅比多層砌體結構住宅節約土地，比混凝土結構高層住宅節能。計算分析說明，網格剪力墻結構比普通剪力墻結構，異型柱結構的墻體結構截面尺寸小，節約鋼材50%以上，自重減輕25%；現澆網格剪力墻模板和保溫一體化，減少保溫施工工序，節約材料縮短工期；砌?，F(xiàn)澆墻體保溫保水，無需在澆筑后澆水養護；砌模砌筑模板施工屬傳統工藝，不需要大量施工設備，充分利用人力資源，適合在我國廣大地區推廣應用；砌模生產大量使用工業廢料和白色聚苯垃圾，循環利用節約資源。保溫砌模現澆網格剪力墻建筑，符合建筑節約型發展方向，在建造和使用過程中，做到節約土地、節約能源、節約用水和節約材料的四節要求。

　　結束語：

　　保溫砌模用于現澆混凝土網格墻模板，是墻體保溫、隔熱、隔聲和防火的主體材料，是形成現澆網格墻構造的關鍵技術。保溫砌?，F(xiàn)澆網格墻承重體系技術于2002年通過北京市技術鑒定，2004年公布北京市“網格剪力墻建筑技術規程”，由于當時試制的砌模成型機不成熟，機型小產量低和模具多等原因，困攪著該技術難以推廣。保溫模塊外觀為凹字形，通槽中間帶有兩個矩形通孔，是由聚苯乙烯泡沫顆粒、水泥、粉煤灰和外加劑組成，加水拌合后的漿料松散，質輕柔軟有粘度，壓縮后有回彈，其性能不同于普通混凝土，機械成型難度很大。原試制的成型機為兩塊機，延用混凝土小砌塊成型原理，由加壓振動臺座和機械脫模兩部分組成。外模和吊梁芯模組成外模箱，底模為馬鞍形，外模箱和底模組合后送入臺座，在臺座裝料加壓振實后移出，在線養護2小時，達到脫模強度在脫模機脫去外模箱，塊坯需經二次養護，才能脫去底模進行碼垛。在生產過程中需用大量外模箱，馬鞍形底模脫模困難，尚需人工鋪塑料薄膜作隔離層，整個模具問題已成為該設備的致命點，也是現澆網格墻建筑技術推廣的關鍵所在。

　　北京市大興宏光新型保溫建筑材料廠在總經理付佩儒親自致參加主持下，在有關專家指導下，在科技人員及全體員工奮力拼搏下，歷經兩年時間，研制成功一種具有自主知識產權的新型保溫砌模成型機。該機是根據拌合漿料和塊型特點研制的，是由一個加壓振動中心臺座，兩個出坯脫模機和兩個能翻轉的移動模箱組成。移動模箱凹槽向下，在臺座反向填料經加壓振實后移臺座，移動模箱帶坯線上翻轉使坯槽向上，移到脫模機脫模。脫模時上方加壓，下有平板底模承托，保證塊坯平穩脫離模箱。機上兩個模箱橫向翻轉移動，依次在臺座裝料加壓振動，兩個脫模機雙線出坯，坯塊入窯養護后進行成品碼堆。該機移動模箱僅有兩個，易做到堅固耐用精度高；底模為平板式，價格低極易脫模。整機運轉平穩，產品質量可靠，設備投資小產量大，是生產砌模的理想設備。該機為國內首創，在生產中會不斷提高和完善，實現保溫砌模的機械化和規?；a(chǎn)，為保溫現澆鋼筋混凝土網格剪力墻承重體系的應用和擴大推廣提供強有力的保證。
