摘要: 浙江慈溪市徐家浦圍涂工程是目前國內最大單項圍涂項目，其海堤護坡中使用了模袋混凝土新技術。在土方填筑、坡面開挖整理、模袋混凝土澆筑等施工過程中，監理站明確施工質量控制要點，每道工序都由監理工程師現場進行嚴密控制，每道工序施工完后，施工質檢部門報送《工序驗收表》等，由現場監理工程師檢驗評定，確定下道工序開工。原材料均通過現場抽樣送檢，合格后方能使用。泵送混凝土灌筑是重要工序，應加大監理力度，實行跟蹤監理，發現問題及時處理，嚴把質量關。對每一倉混凝土簽發《混凝土準澆證》是澆筑混凝土最后一道簽證，也是監理工程師質量控制的關鍵?；炷翝仓暗臏?zhǔn)備工作和每項質量檢驗評定合格后才發簽證。闡述了模袋混凝土護坡施工、質量控制過程和成果，可供類似工程參考。

　　關 鍵 詞: 模袋混凝土;施工監理;質量控制;慈溪市徐家浦圍涂

　　浙江慈溪市徐家浦兩側圍涂工程位于杭州灣南岸淺灘上，是目前國內規模和圍涂面積最大的單項圍涂工程。工程規模:距平行于海灘邊3000m的橫堤總長26521m;四灶浦直堤長約2240m，水云浦直堤長約3000m。4座水閘位于橫堤上，分別為8孔×4m、8孔×4m、7孔×4m、7孔×4m。工程為Ⅲ等工程，主要建筑物為3級，水云浦直堤按20a一遇高潮位與20a一遇風浪組合（不允許越浪）設計，西南側起點為水云浦九塘閘西側，距原閘中心線約95m，堤壩為西南—東北走向，堤長3000m。半掘浦隔堤按10a一遇標準設計;南起半掘浦九塘閘，北抵橫堤，與半掘浦排撈引河河堤相結合，設計堤長為2600m。工程總圍涂面積0.7萬hm2 ，本期模袋混凝土護坡施工應用在水云浦直堤和半掘浦隔堤內海邊坡上。

　　工程建設單位為慈溪市水利局下屬慈溪市徐家浦圍涂工程指揮部，地方自籌資金。水云浦直堤由浙江蕭山水利建筑工程有限公司承建，半掘浦隔堤由浙江寧波盛宏水利建筑工程有限公司承建。長江水利委員會監理中心慈溪徐家浦圍涂工程建設監理站承擔監理。施工前指揮部組織施工等單位，去江蘇江陰市考察學習。監理站建立了完整的質量保證體系，明確了質量控制要點，組成了模袋混凝土專業小組，督促施工單位建立、健全質量保證體系，審查施工單位質量控制措施及施工方案，檢查其措施落實情況，對重要工序施工實施24h跟班監理，保證了工程按期投入運行。

　　1 地形地質簡介

　　海堤地基土僅表部為新近淤積的淤泥質粉質粘土，分布雖廣，但厚度小，土的物理力學性質較差，屬高壓縮性土層，但在筑堤過程中可通過擠淤進行處理。淺部為淤泥質粉質粘土，性質差，其厚度為0.10～0.50m，下伏為砂質粉土，局部在下部夾有淤泥質粉質粘土，其地基承載力為100～140kPa。

　　2 海堤迎潮面外坡結構形式

　　海堤迎海坡均為雙坡型式，坡比為1∶2.5，堤在7.5m高程處設3m寬的平臺，護坡平臺及其以下坡段采用模袋混凝土護坡，模袋混凝土護面厚度為15cm。其下采用沙土找平，坡腳設置100cm×100cm的C25混凝土溝槽，壓住模袋，防止潮溝擺動對本工程的堤腳和護坡的沖刷。平臺以上段采用M10漿砌石護坡，下臥30cm厚石渣墊層。為保證護坡的穩定，坡腳設置100cm×80cm的C25埋石混凝土地梁。

　　3 模袋混凝土施工監理質量控制

　　3.1 模袋技術參數

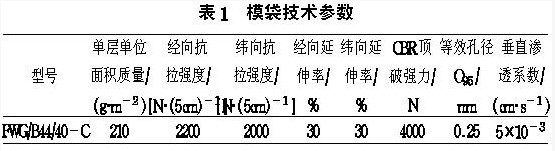

　　土工模袋的型號和規格較多，由施工單位申報經監理站確認后，本工程采用江蘇的210g/m2 （FWG/B44/40-C）機織模袋布，符合設計要求。其主要技術指標見表1。

　　3.2 模袋混凝土試驗室配合比

　　為了確保泵送混凝土強度達到設計（C20）要求，施工單位申報并經監理站同意委托有資質的寧波市水利水電工程質量監督檢測站建材試驗室進行試配，配合比為:水泥∶砂∶碎石∶水∶外加劑∶粉煤灰=1∶2.18∶3.13∶0.53∶0.014∶0.23，砂率41.0%;坍落度20.0cm;表觀密度2340kg/m3 。其中浙江浪壩牌普硅水泥（強度等級32.5）用量331kg/m3 ;海砂721kg/m3 ;碎石（最大粒徑20mm）1037kg/m3 ;水175kg/m3 ;外加劑（TOR70高效泵送劑）摻量4.88kg/m3 ;粉煤灰（寧波耀馬電廠）Ⅱ級76kg/m3 。

　　3.3 模袋混凝土護坡施工質量控制要點

　　模袋混凝土護坡施工質量控制要點，由監理站提出、申報并經寧波市水利水電工程質量監督站同意，監理站指示施工單位嚴格實行。

　　100延米模袋混凝土護坡為一個單元工程。

　?。?）模袋混凝土護坡的坡比符合設計要求，整坡后，坡基坡比允許偏差±5%;坡頂和坡底高程應符合設計要求，允許偏差±5cm。

　?。?）水上整坡時，應自上而下鏟坡。填土區整坡時，應分層壓實，其密實度應達設計要求，并做好新老坡結合，嚴禁貼坡回填。坡面平整度不大于10cm。 [Page]

　?。?）水下整頓秩序坡時，嚴禁超挖，如遇坡面雜物及易損傷模袋布的硬物和淤泥，必須清除。如需填方時，應拋石或用編織袋裝小石子，壘成設計坡面。坡面平整度不大于15cm。

　　（4）模袋宜采用錦綸、維綸或丙綸制作，其技術性能指標應符合《土工合成材料長絲機織土工布》（GB/T17640-98）標準;模袋布不允許有重缺陷，如破損、斷紗等，對個別輕缺陷點應用粘合膠修補好;模袋上下層的扣帶間距應經現場試驗確定，一般采用20cm×20cm為宜;模袋上下兩層邊框縫制應采用4層疊制法，縫制寬度不應小于5cm，針腳間距不大于0.8cm。

　　（5）模袋布的表面缺陷、模袋的規格尺寸和縫制質量宜在工廠進行檢查驗收;模袋進場后應逐批檢查出廠合格證和試驗報告;模袋布的主要技術性能指標，應按設計要求進行抽查復驗，每批抽檢1塊。

　?。?）模袋鋪設前，應設定位樁及拉緊裝置。定位樁宜打設在坡頂距模袋上緣1.5～2.0m處，其間距宜為1～2m，且每塊模袋不少于4根;模袋應預留縱向收縮余量，余量按6%的緊縮率預留。

　?。?）鋪展模袋時，應邊鋪邊壓砂袋或碎石袋，對于受風浪影響較大的坡面，砂石袋宜用繩索連接成串，間距一般為1～2m。

　?。?）相鄰模袋應用雙股線縫接緊密。接縫處底部應鋪設土工織物濾層，土工織物與模袋布搭接寬度不應小于50cm，并應順直平整。

　?。?）模袋混凝土的配合比應根據設計強度配制，其水灰比不大于0.55。選用石子最大粒徑一般為20mm，坍落度宜為18～20cm。原材料和拌和物性能還應符合泵送混凝土相關規范要求。

　　（10）充灌前，陸上部分的模袋應灑水潤濕，充灌時，混凝土噴射管插入模袋灌口深度不小于30cm，并應扎緊;充灌應從已充灌的相鄰模袋混凝土塊處開始，由下而上，依次進行，充灌過程中應及時調整模袋上緣拉緊裝置。

　　（11）模袋混凝土泵送距離不宜超過50m，充灌速度宜控制在10m3/h以內，混凝土泵的出口壓力以0.2～0.3MPa為宜。充灌混凝土應連續進行，當模袋內混凝土充灌將近飽滿時，暫停5～10min，待水分析出后，再灌至飽滿。模袋混凝土充灌找平時，在初凝前可采用人工踩平。

　?。?2）模袋混凝土充灌后應用探針測量混凝土厚度，其平均值應符合設計要求，允許偏差-5%～+8%。

　　（13）模袋混凝土在充灌口留取試塊，每班或100m3 混凝土留1組試樣，混凝土強度應達設計標準。

　?。?4）模袋混凝土充灌后，其頂部寬度允許偏差±20cm，頂、底部高程偏差-20～+40mm，混凝土坡面平整度不大于5cm。

　?。?5）混凝土充灌結束待初凝后，及時將模袋表面灰渣沖洗清理干凈，并進行養護至少7d。

　　3.4 模袋混凝土護坡施工

　?。?）整坡開挖溝槽。待分段完成塘裙、河堤土方填筑后，首先對該段河道輪廓尺寸線放樣，并以每30～50m設立整坡樣架等，然后展開基面整坡，整坡安排2臺挖掘機，采取前臺挖掘機初步整坡，挖排水溝（裝泵排水），后臺挖掘機整坡及碾壓，在整坡過程中及時進行對該段河道輪廓線和高程復測。

　?。?）人工修坡。為保證模袋混凝土施工質量，模袋混凝土采取分段分塊施工的方法，整坡及溝槽挖1塊，施工1塊。使模袋混凝土處在無水狀態下施工。先將施工區塊的積水排干，在上述條件下輔以人工進行修坡，修坡要求土坡平整順直;溝槽開挖后的尺寸符合設計要求。

　?。?）鋪設模袋。采購專業生產廠家的模袋產品，模袋進場逐批檢查產品出廠合格證和試驗報告，質量符合設計要求，模袋混凝土灌注口按設計要求制定?？p制好的模袋由人工平鋪在坡面平臺階上，然后用50鋼管穿入模袋布上預先縫好的穿管套內，再用葫蘆拉住鋼管，掛在堤岸上預先打好的鋼管樁上，一般按幅寬兩側設置葫蘆，在上部預留6%的緊縮率，袋布下端拉入坡腳槽中，輔以人工立模支撐等。

　?。?）混凝土灌注及養護。模袋混凝土采用混凝土泵送進行灌注，一級配混凝土，骨料最大料徑符合混凝土泵輸送要求，拌制的混凝土須具有良好的和易性，確保混凝土泵輸送順利?；炷涟韬蜋C(jī)和混凝土泵布置在塘裙（河堤頂），從拌和機口送入混凝土泵機口然后直接泵壓送至灌注口，及時攤鋪模袋后使混凝土連續注入模袋混凝土護坡。灌注口自下而上逐個灌注，當模袋在一定范圍內混凝土已達到設計厚度時，即換模袋上另一混凝土灌注口進行混凝土灌注，使模袋混凝土灌注后各處厚度均勻，初凝前可輔以人工踩平，表面平整度符合達標要求。模袋混凝土在終凝后12～18h應及時加以養護。

　　3.5 模袋混凝土護坡施工質量檢測項目和標準

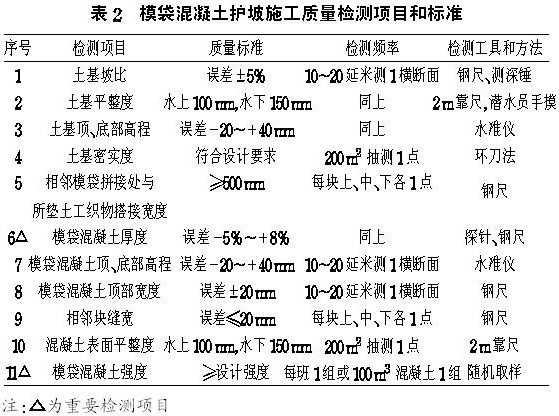

　　表2為模袋混凝土護坡施工質量檢測標準。

　　3.6 模袋混凝土現場鉆孔取芯試驗 [Page]

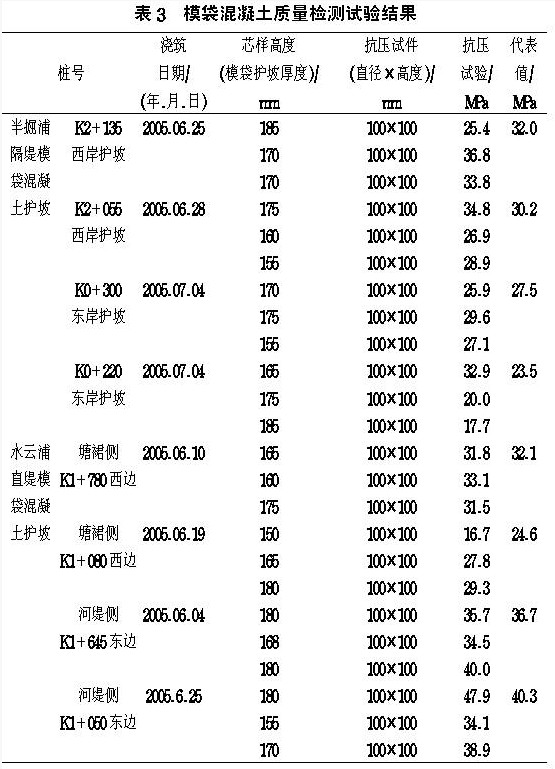

　　為了檢驗?zāi)４炷翉?qiáng)度和厚度是否達到設計要求，監理站委托寧波市水利水電工程質量監督檢測站建材試驗室進行現場抽樣鉆孔取芯，試驗結果均達到設計要求，詳見表3。

　　3.7 模袋混凝土單元質量評定

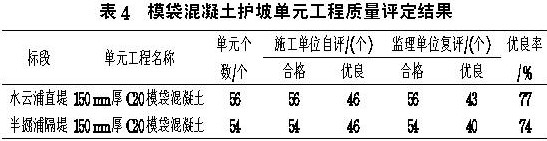

　　單元工程完工后，經施工單位自檢評定后，將單元工程質量評定表以及相關資料報送監理站，由監理站安排現場檢測并評定，結果均達到優良標準。見表4。

　　4 幾點體會

　?。?）本工程采用模袋混凝土護坡代替?zhèn)鹘y(tǒng)的拋石理砌結構，不僅可以加快施工進度，減少施工期干擾，而且可以降低工程成本，減少護坡維修工程量且有利于工程日常管理。護坡外觀整齊美觀。模袋混凝土具有良好的整體性，表面凹凸不平，具有流線形的結構，抗沖能力強，防護效果好，可起到抗浪減壓作用，增加工程護坡的安全度。

　?。?）模袋混凝土是一種新技術、新工藝，現在還沒有國家規程規范。監理站根據設計要求和相關資料制定了施工操作規程和質量控制表格，報業主單位審核后最后經質監站批準執行。這為指導施工帶來了方便。

　?。?）現場監理工程師簽發的《混凝土準澆證》，是監理工程師在泵送混凝土澆筑前質量控制的最后一關，必須嚴格、認真進行，決不留任何質量隱患。

　?。?）混凝土后期養護非常重要。施工單位應定人定時給模袋混凝土表面澆水養護。
