摘要：本文簡述了路基巖溶整治在黔桂線第五標段特殊路基施工中的應用。

　　關鍵詞：巖溶整治 特殊路基 施工應用

　　黔桂鐵路線是我國的一條連接貴州省和廣西壯族自治區的重要交通紐帶。本條線設計時速120km/h，為了保證列車安全、舒適、高速的運行，無論從設計上還是在施工中都具有科技含量高、質量要求高、設計標準新、施工工藝新等特點，路基巖溶整治就是其中的一種。

　　1 工程概況

　　黔桂線DK472+000-DK472+920段位于貴州都勻甘塘鎮界內，段內屬溶蝕峰林谷地地貌，丘坡基巖裸露；該段巖溶強烈發育，局部地段中等發青，伴隨巖溶碎帶；斜緩坡覆蓋層厚為0-20m，局部大于25m，基石為白云巖，局部白云巖夾泥灰?guī)r，不良地質巖溶。

　　2 巖溶整治對象判據及整治原理

　　2.1巖溶整治對象判據

　　鐵路線通過巖溶地層時，如果巖溶地層的巖溶極發育或發育，且屬隱伏巖溶形態，用巖溶地面塌陸判據綜合評分達71-89分(易塌陷區)地段的溶洞、連通性較好的垂直發青的溶蝕碎帶、地下水位波動范圍在基巖與覆蓋層接觸界面附近的段落和達90分以上區(極易塌陸區)均為整治主要對象。

　　2.2巖溶整治原理

　　巖榕整治是在通過判斷巖溶地質發育程度的基礎上，采用鉆機將注漿管及注漿頭鉆置于巖溶層里設計深度后，通過注漿管將預先配制好的水泥漿加速凝劑注進溶巖里，從而使溶巖地基達到填充加固效果。

　　3 路基注漿巖溶整治的特點

　　(1)施工機具設備簡單，施工方便；

　　(2)路基注漿巖溶整治是針對隱蔽的深層巖溶最佳 巖溶處理方法；

　　(3)路基注漿巖溶整治所用材料為加速凝劑的水泥漿，流動性好，溶巖地基達到填充加固效果佳。

　　4 工藝流程

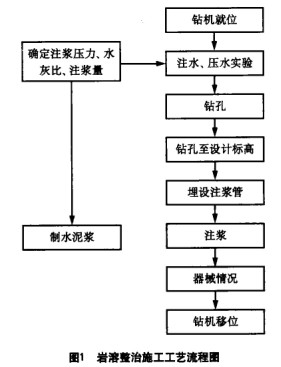

　　巖溶整治施工工藝流程詳見圖1：

　　5 施工操作要點

　　5.1施工準備

　　為了解決注漿固結體的性質和漿液的合理配比，注漿施工前，利用注漿孔選取2-3個代表性點進行注水和壓水實驗、注漿實驗，確定注漿壓力、水灰比、注漿量，待初凝結束后，利用附近的注漿鉆孔進行觀測驗證，以確定注漿參數。

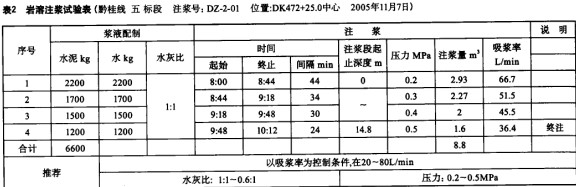

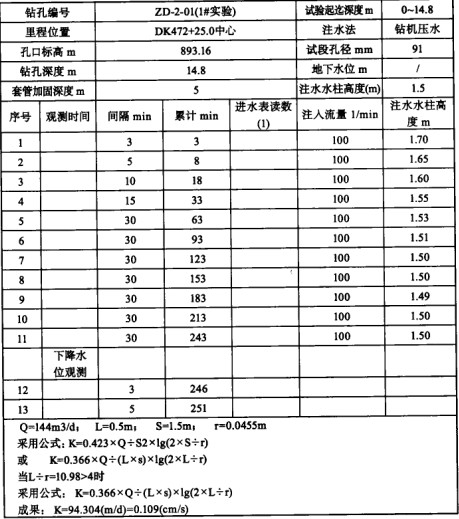

　　本工程先鉆檢查孔二個，進行注水試驗和壓漿試驗，求得孔底基巖的滲透系數，根據設計規范要求和觀測驗證，確定注漿漿液的水灰比采用1: 1較合適(本文僅提供出實驗1#孔計算詳見表1、表2)。

[Page]

　　5.2施工設備

　　為了高速、高質的完成任務，我方組織先進的、保養良好的設備人現場，它們是:

　　(1) XJ-100型鉆機 9臺；

　　(2)注漿機(4.0kW) 2臺；

　　(3)攪拌機(2.2kW) 2臺；

　　(4) GTS711全站儀 1臺。

　　5.3施工材料

　　根據配比的要求計算出工地水泥用量，并組織備料。本工程主要材料是都勻劍江P.O，32.5普通硅酸鹽水泥，其它輔料有粉煤灰、速凝劑。

　　5.4孔位施工測量

　　我們采用GTS711全站儀根據設計溶巖整治范圍要求進行放樣孔位。

　　(1)寬度：路重距線路中心左右2.5m各布一排注漿孔，路堤為線路 中心，左右5m各布一排注漿孔，如果填方坡腳線距離線路中心距離較遠，或坡腳處有明顯溶洞危及邊坡穩定時可適當?shù)卦黾幼{孔排數，直到坡腳；

　　(2)長度：巖溶發育區的巖搭地面塌陷判據綜合評分71分以上區溶洞、垂直溶蝕破碎帶、地下水位波動在基巖與覆蓋層接觸面附近和達90分以上區對應里程范圍，本段里程為DK472+000-DK472+920。

　　5.5整治原則

　　(1)覆蓋土層厚度和填方厚度之和小于15m地段的 垂直溶蝕破碎帶鉆孔充填注漿整治到基巖面下5m，溶洞鉆孔充填注漿基巖面下10m深度；

　　(2)在基巖裸露地段，地面以下15m深度內存在溶洞 的地段，鉆孔充填注漿整治設計深度至溶洞底版；

　　(3)在易塌陷區，地下水位波動在基巖與覆蓋層接 觸界面附近，鉆孔壓密封閉注漿整治到地下水波動深度，但不大于20m，在覆蓋層中形成封閉；

　　(4)對線路上我部需洞、開口溶洞或發育連通性較 好的垂直巖溶采取揭蓋因填或封閉的方法進行處理；

　　(5)在極易塌陸區，鉆孔壓密封閉注漿整治設計深 度到基巖與覆蓋層接觸界面，遇有垂直溶蝕破碎帶和巖溶，在基巖中鉆孔充填注漿整治設計深度到基巖面下5m和10m。

　　5.6主要設計參鼓

　　(1)鉆孔間距為5m，排距為5m，交錯布置.具體施 工時，視巖榕發育程度、施工現場等情況，孔位原則上可在2m內調整，當支擋結構物基礎下有巖溶需注漿處理時，孔距應適當加密；

　　(2)使用純水泥漿加固處理巖溶時，水泥采用 P.0.32.5水泥，水灰比一般為0.6：1-1：1。注漿時可摻入 粉煤灰代替部分水泥，摻人量可為水泥重量的20%-50%；

　　(3)注漿量按所需充填巖溶孔隙的體積或壓密封閉 的覆蓋土層的孔隙體積進行控制。水泥漿液體積應與充填或壓密體積對應；

　　(4)當注漿量較大時，可填加速凝劑，但摻人量不大 于漿液的3%，對空溶洞或半充填溶洞，應間隙注漿或加砂、碎石充填后再注漿；
[Page]
　　(5)充填注漿和壓密注漿的注漿壓力為 0.2-0.5MPao壓密注漿的孔間距應適當加密到4m，排距.4m交錯布置，注漿壓力取高限。

　　5.7施工注意事項

　　5.7.1鉆孔

　　(1)鉆孔位置依據平面圖和剖面圖施放。圖上的推測鉆孔，在施工完確定位置孔后，采用探灌結合的方法，重新核實確定孔位；

　　(2)鉆孔終孔直徑不得小于9lmm，鉆至設計深度 后，埋人注漿管，管外孔口段用水泥漿加速凝劑凝固，待達到強度后，實施注漿；

　　(3)在鉆孔過程中土層和巖溶發育破碎帶可采用 眼管干鉆，鉆至巖層后可采用飽和水鉆進，嚴禁使用泥漿鉆、大水沖水鉆進。

　　5.7.2注攘

　　(1)注漿工作必須連續進行，若因故中斷，應及早采取處理措施，盡快恢復；

　　(2)出現下列情況之一時，需間歇反復注漿；

　　a.注漿孔揭露較大的溶洞，自流注濃漿2m3后，孔內漿液面仍沒有明顯抬升。

　　b.漿液漏失嚴重，一次連續注漿2曠后，注漿速率不減或壓力不升高。

　　c注漿壓力突然降低或速率突然升高。

　　d注漿環境發生異常情況。

　　(3)注漿過程中，注意控制壓力并加強巡視，避免 污染環境(如水源、農田)，發現異常情況，應立即采用相應措施。

　　5.7.3注漿實驗及質量檢查

　　6 主要工程數量

　　我方按施工圖要求布孔，在個別不能擺放鉆機的孔位做了適當移位，共計鉆孔80個(含6個檢查孔)，總計1212.9延長米。總計注漿量水泥524蟲，速凝劑300kg。

　　7 施工整治效果檢測

　　注漿施工結束后，為了解施工質量，我們積極配合駐地監理工程師進行注漿效果檢查，在注漿孔間布置6個(5%-10%質量檢查孔)質量檢查孔，經檢查孔巖芯可見多處水水泥塊，基本填滿可見縫隙。本工程達到合格以上的要求。

作者：杭州市余杭區公路段 李樂陽
     中鐵三周運輸工程分公司 董培壯
